Hàn xoay vòng dọc

Mô tả

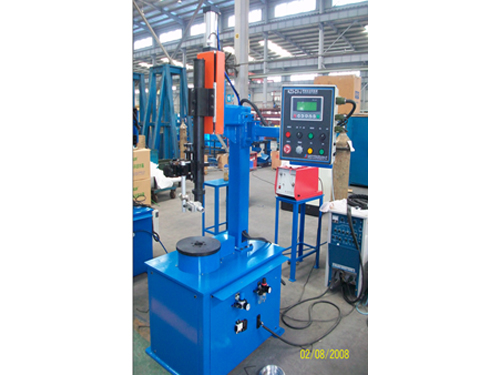

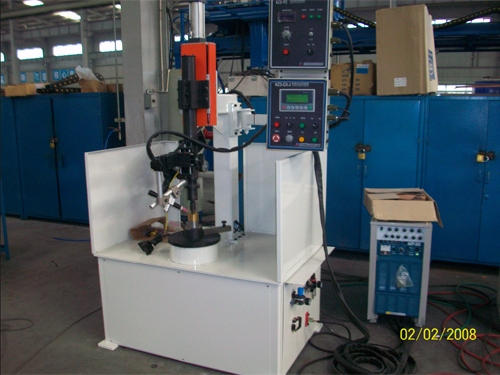

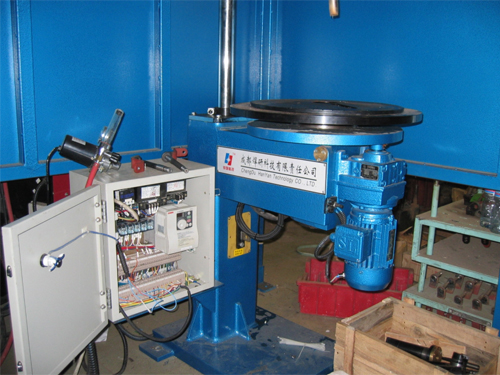

Máy hàn xoay vòng dọc bao gồm mũi quay, bệ đứng thẳng đứng hình chữ nhật, cơ cấu nâng ống hàn bằng khí nén, cơ cấu điều chỉnh ba chiều và bộ điều khiển. Máy hàn kết cấu rời, thuận tiện cho lắp đặt và di chuyển. Do vậy, khi lắp đặt với nguồn hàn, máy có thể thực hiện các nhiệm vụ hàn khác nhau, như hàn chu vi các ống tròn, tấm, và mặt bích, vv.

Phân loại
Máy hàn xoay đường hàn dọc có thể phân thành 2 loại là hàn xoay đường hàn đứng HF-300L và hàn xoay kiểu áp lực HF-300LY.

Tính năng
1. Mũi quay phân bổ bằng tay với mâm cặp 3 chấu, ứng dụng cho các vật hàn kích thước lớn.
2. Mũi quay có thể thay đổi góc quay từ 0º, 30º, 45º, 60º và 90º.
3. Mũi quay được điều khiển bởi động cơ DC có điều chỉnh tốc độ vô cấp. Ngoài ra còn được trang bị bộ cảm biến dòng điện hàn.
4. Máy hàn xoay vòng được trang bị đầu hàn điều chỉnh 3 chiều, dễ dàng định vị trí hàn ban đầu bằng tay. Ngoài ra, máy còn được trang bị cơ cấu nâng hạ bằng khí nén, giúp nâng hạ đầu hàn được dễ dàng.
5. Máy được trang bị hệ thống điều khiển PLC và giao diện điều hành giao tiếp người-máy, do vậy, máy có khả năng tự động hoá cao, hoạt động ổn định, hiệu năng tin cậy.

Thông số chủ yếu

Hàn xoay vòng dọc	Model: HF-300L	Model: HF-300LY
Nguồn điều khiển	1 pha 50 Hz AC 220V
Nguồn hàn	3 pha 50 Hz AC 380V
Độ dày vật hàn	Dựa trên dạng khe hàn
Đường kính vật hàn	200 mm ≥ φ ≥ 10mm	φ ≤ 600mm
Tốc độ quay	1 to 10 rev./min	0.6 to 6.0 rev./min
Đường kính quay	φ≤ 600 mm
Đường kính trục truyền động chính	φ≤ 50 mm
Tải trọng vật hàn	≤50 kg	≤250 kg
Hành trình di chuyển của đầu hàn khí nén	100 mm	150 mm
Độ cao mâm quay(Ngang)	900 mm	720 mm
Góc lệch của mâm xoay	0º, 30 º,45º、60 º、90 º
Khoảng cách tinh chỉnh bằng tay đầu hàn	Phương X: ± 30 mm Phương Y: ± 30 mm Phương Z: ± 50 mm
Cường độ dòng điện hàn lớn nhất	500 A

Quy trình và chế độ hàn
Phương pháp lắp đặt vật hàn: Đầu hàn cố định, vật hàn di chuyển.
Quy trình hàn: Máy hàn xoay vòng có thể được tích hợp với đầu hàn bằng khí argon (có hoặc không có cần cấp), đầu hàn bằng hồ quang khí metan (như CO2/MAG/MIG), và thiết bị hàn plasma, hoặc các nguồn hàn khác. Máy thích hợp cho hàn các loại vật hàn làm bằng thép carbon hoặc thép không gỉ.

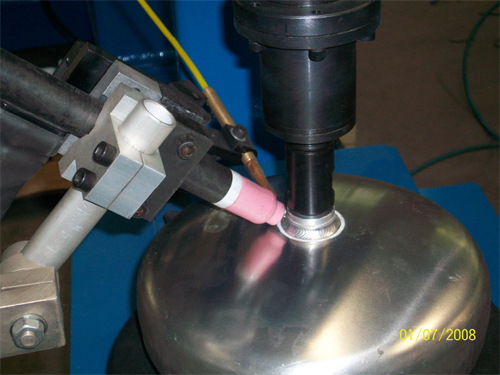

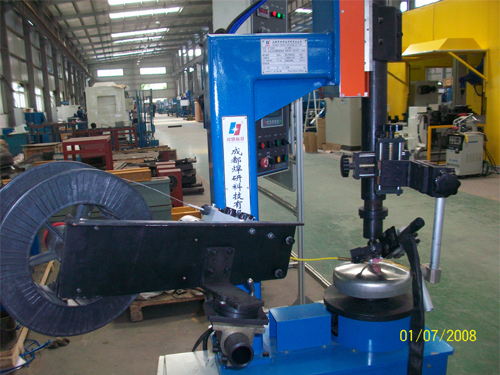

ứng dụng

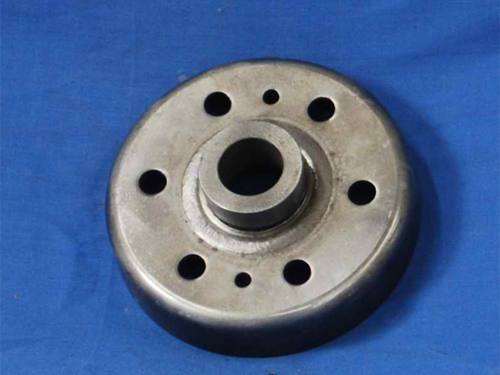

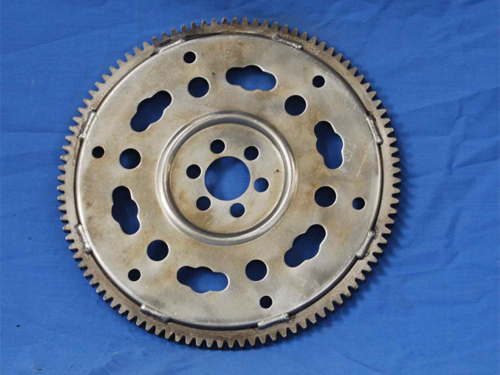

Vật hàn

ứng dụng

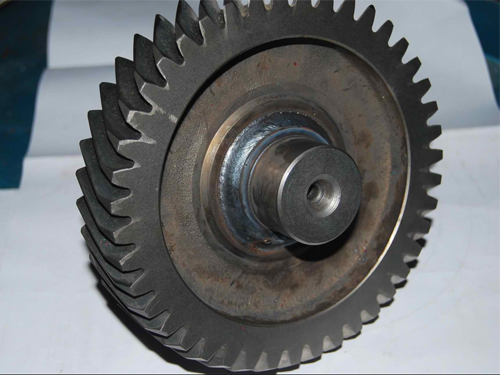

Vật hàn

Công ty TNHH TallKee Technology, Thành Đô, chuyên về sản xuất loại máy hàn xoay chính xác ở Trung quốc. Công ty chủ yếu sản xuất các loại dây chuyền hàn tự động, máy hàn xoay vòng dọc, máy đảo phôi hàn tự động, hệ thống robot hàn, và các thiết bị hàn đặc biệt khác, vv. Để biết thêm thông tin chi tiết về các sản phẩm máy hàn của chúng tôi (Hàn xoay vòng dọc), xin vui lòng tới thăm trang web của công ty, hoặc liên hệ trực tiếp với công ty chúng tôi.
