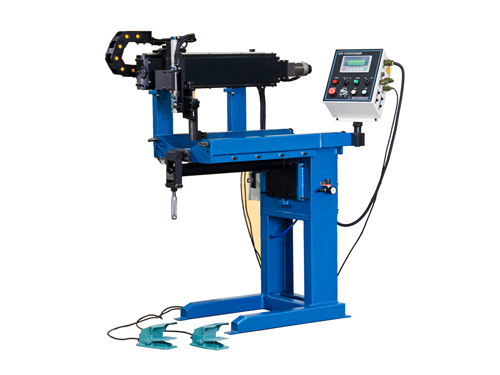

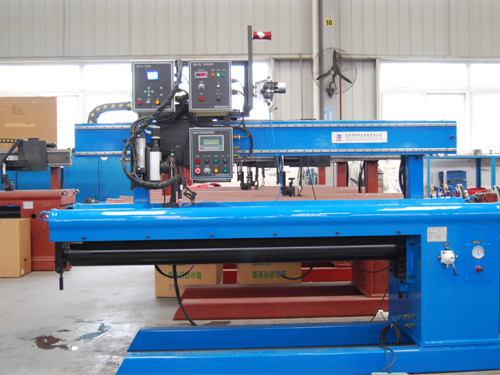

Hàn dọc tự động

Mô tả
Máy hàn dọc tự động (thiết bị hàn dọc) với cơ cấu nhỏ gọn, giữ vật hàn ổn định, làm mát hiệu quả. Nhiệt dư trong quá trình hàn được thải qua đường ống nối, do vậy giảm đáng kể cháy đường hàn và biến dạng vật hàn do nhiệt trong quá trình hàn. Ngoài ra, máy hàn dọc tự động có khả năng hàn 1 bên và hàn 2 bên. Máy thích hợp hàn cho các vật liệu có thể hàn được như thép không gỉ, thép cac bon, hợp kim nhôm, hợp kim chịu nhiệt, hợp kim titan, vv. Các vật có thể được lắp ghép và hàn được bao gồm như đĩa kim loại mỏng, vật tròn, vật hình trụ, ống cong hình nón, vật hình nón cụt, kết cấu dạng hộp và các loại đường hàn dọc, vv.

Ứng dụng
Máy hàn dọc tự động (thiết bị hàn dọc) được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất có yêu cầu hàn dọc khác nhau, như công nghiệp đóng tàu, công nghiệp sản xuất ô tô, bình áp lực thành mỏng, linh kiện ô tô, đồ gia dụng, thiết bị y tế, công nghiệp máy móc thực phẩm và kiến trúc, vv.

Tính năng
1. Máy hàn dọc tự động áp dụng kết cấu trụ đơn cánh tay treo, tạo nên bệ đỡ, thiết bị kẹp kiểu đàn pian khí nén, ray dẫn dầm, đầu nong, bàn trượt điện, cơ cấu nâng hạ đầu hàn bằng khí nén, cơ cấu nâng hạ đầu hàn 2 chiều, hệ thống tuần hoàn khí và hệ thống điều khiển điện.
2. Mũi quay được điều khiển bởi động cơ DC và truyền động bằng hộp số. Sau khi mài, quỹ đạo mặt phẳng được trơn tru, do vậy, máy hàn dọc hoạt động ổn định, tin cậy.
3. Máy hàn dọc tự động trang bị cơ cấu gọn gàng kiểu đàn piano khí nén, đảm bảo các đường hàn được nén đồng đều trên suốt chiều dài hàn. Khoảng cách hoặc không gian giữa các phím được điều chỉnh để thích ứng với các loại vật hàn khác nhau.
4. Cơ cấu điều chỉnh đầu hàn 2 chiều giúp điều chỉnh vị trí hàn ban đầu.
5. Khảng cách giữa trục gá và bàn nén chính có thể điều chỉnh được.
6. Ống dẫn khí và cáp được lắp đặt trong 1 chuỗi dây xích kéo, do vậy, máy hàn trông đẹp hơn. Cùng lúc, máy hàn dọc có thể tránh vỡ hoặc đứt cáp.
7. Tuỳ theo độ dày vật hàn, có 2 loại máy hàn dọc-kiểu túi khí và kiểu xylanh khí, đảm bảo lực nén dư và tránh biến dạng nhiệt trong quá trình hàn.
8. Trục hàn được lồng với khuôn đồng, có khả năng bảo vệ khí hồi ngược. Tuỳ theo yêu cầu khác nhau của tấm hay thùng, mà hàn một phía hay hàn 2 phía.

Quy trình và chế độ hàn
Quy trình hàn
Máy hàn dọc tự động có thể được sử dụng hàn các vật hàn mỏng. Ngoài ra, hàn hồ quang TIG bằng khí argon (có hoặc không có dây cấp hàn), hàn hồ quang MIG/MAG bằng khí metan, hàn plasma PAWP, và hàn hồ quang chìm SAW và các quy trình hàn khác có thể được áp dụng cùng với thiết bị hàn dọc. Sau khi được thiết kế đặc biệt, máy hàn dọc tự động có thể thực hiện quá trình hàn 1 phía với thông tin phía sau. Vật liệu vật hàn sẽ không bị biến dạng bởi nhiệt và có thể giảm tối đa biến dạng nhiệt.
Thiết bị tuỳ chọn có thể được lắp ráp kèm, như máy cấp kiểu giáp mối, tời hàn, thiết bị theo dài độ dài hồ quang, móc khí nén, cơ cấu định tâm, đĩa cơ sở với các chiều dày khác nhau, đế làm mát, thiết bị bảo vệ, thiết bị chụp xả, vv.

Thông số kỹ thuật

Model	ZFJ500	ZFJ1000	ZFJ1500	ZFJ2000	ZFJ2500	ZFJ3000
Nguồn điều khiển	1 pha 50 Hz AC 220V
Nguồn hàn	3 pha 50 Hz AC 380V
Độ dày vật hàn	0.5 mm to 3.0 mm
Đường kính trong vật hàn	800 ≥ φ ≥ 80 mm	700 mm ≥ φ ≥ 115 mm	700 mm ≥ φ ≥ 155 mm	700 mm ≥ φ ≥ 185 mm	700 mm ≥ φ ≥ 200 mm	700 mm ≥ φ ≥ 220 mm
Độ dài hàn hiệu quả	≤ 500 mm	≤ 1000 mm (Đầu hàn ở trạng thái thẳng đứng), TIG Chiều dài cần hàn hiệu quả ≤ 900 mm	≤ 1500 mm (Đầu hàn ở trạng thái thẳng đứng), TIG  Chiều dài cần hàn hiệu quả ≤ 1400 mm	≤ 2000 mm (Đầu hàn ở trạng thái thẳng đứng), TIG  Chiều dài cần hàn hiệu quả ≤ 1900 mm	≤ 2500 mm (Đầu hàn ở trạng thái thẳng đứng), TIG  Chiều dài cần hàn hiệu quả ≤ 2400 mm	≤ 3000 mm (Đầu hàn ở trạng thái thẳng đứng), TIG  Chiều dài cần hàn hiệu quả ≤ 2900 mm
Dải tốc độ di chuyển bàn quay	100 to 1800 mm/min
Hành trình di chuyển của đầu hàn khí nén	100 mm
Khoảng cách tinh chỉnh bằng tay đầu hàn	Phương Y: ± 30 mm Phương Z: ± 30 mm
Cường độ dòng điện hàn lớn nhất	500 A

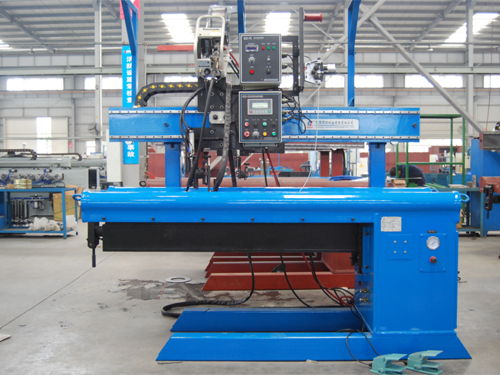

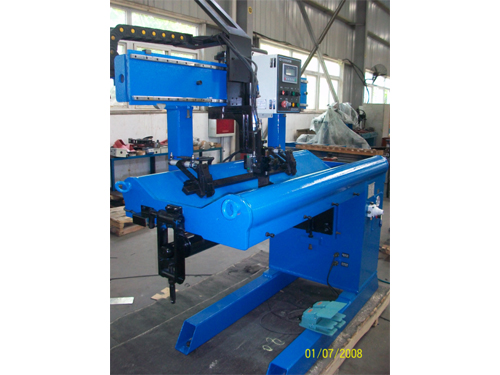

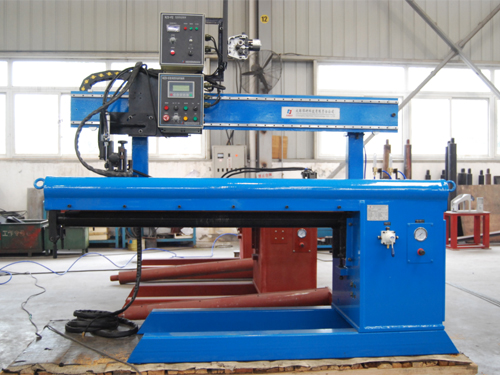

Máy hàn dọc tự động khi vận hành

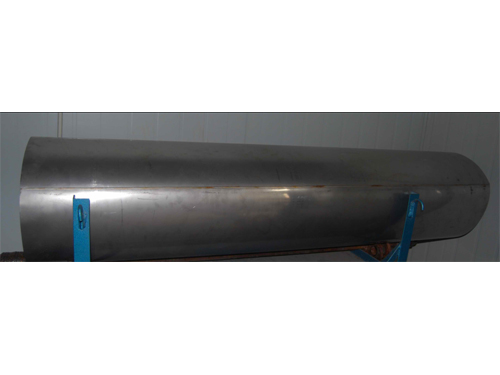

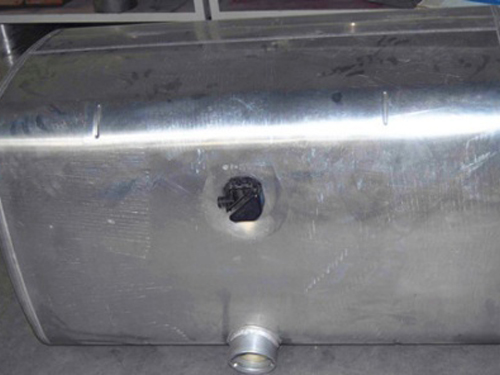

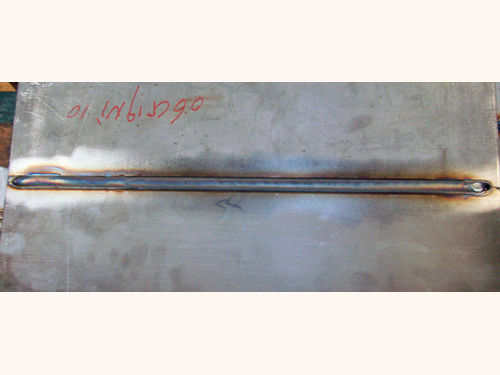

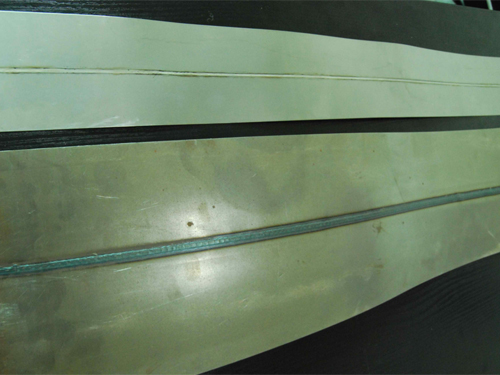

Vật hàn

Công ty TNHH TallKee Technology, Thành Đô, chuyên về sản xuất loại máy hàn dọc tự động (hàn xoay) ở Trung quốc. Công ty thiết kế và sản xuất nhiều sản phẩm máy hàn dọc tiêu chuẩn, như ZFJ500, ZFJ1000, ZFJ1500, ZFJ2000, ZFJ2500, và ZFJ3000. Để biết thêm thông tin chi tiết về các sản phẩm máy hàn dọc tự động của chúng tôi (máy hàn xoay), xin vui lòng tới thăm trang web của công ty, hoặc liên hệ trực tiếp với công ty chúng tôi.
