Hàn xoay chính xác HGT-3C
Mô tả
Máy hàn chính xác HGT-3C là loại máy hàn để bàn có thể thực hiện hiệu quả quá trình hàn tự động. Máy hàn dọc này chủ yếu bao gồm bộ điều khiển KZ3-CII và bộ hàn chính. Ngoài ra, máy được thiết kế từng phần, và có bàn ngang. Máy HGT-3C được sử dụng chủ yếu hàn các loại nhạc cụ, ống dẫn sóng, linh kiện điện tử và thiết bị y tế.
Tính năng
1. Khoảng cách giữa trụ ray, ụ đỡ, và mũi hàn có thể điều chỉnh.
2. Mũi quay được điều khiển bởi động cơ DC. Ngoài ra còn được trang bị bộ cảm biến dòng điện hàn.
3. Chuyển động Pit tông của ụ đỡ áp dụng phương pháp cấp tay. Chốt pit tông được lắp đặt tiếp lên trên.
4. Máy hàn xoay vòng được trang bị đầu hàn điều chỉnh 3 chiều, dễ dàng định vị trí hàn ban đầu bằng tay. Ngoài ra, máy còn được trang bị cơ cấu nâng hạ bằng khí nén, dễ dàng thực hiện nâng hạ tự động.
5. Cơ cấu di chuyển đầu hàn được gắn ở mặt sau bệ xoay, ứng dụng cho di chuyển xoay của đầu hàn và tự động hàn dọc.
Quy trình và chế độ hàn
Phương pháp lắp đặt vật hàn: Mỏ hàn được cố định. Vật hàn di chuyển xoay.
Quy trình hàn:
Máy hàn xoay chính xác có thể được tích hợp với đầu hàn bằng khí argon (có hoặc không có cần cấp), đầu hàn bằng hồ quang khí metan (như CO2/MAG/MIG), và thiết bị hàn plasma, hoặc các nguồn hàn khác. Tất cả tạo nên một hệ thống hàn vòng và hàn dọc tự động.
Thông số kỹ thuật
| Hàn xoay chính xác | HGT-3C |
| Nguồn điều khiển | 1 pha 50 Hz AC 220V |
| Nguồn hàn | 3 pha 50 Hz AC 380V |
| Độ dày vật hàn | Dựa trên dạng khe hàn |
| Đường kính mối hàn | 120 mm ≥ φ ≥ 10 mm |
| Độ dài hàn hiệu quả | ≤ 500 mm |
| Tốc độ quay | 1 to 10 rev./min |
| Đường kính xuay của vật hàn | Φ ≤ 350 mm |
| Đường kính trục truyền động chính | Φ ≤ 30 mm |
| Tải trọng vật hàn | ≤ 30 kg |
| Hành trình di chuyển của đầu hàn khí nén | 100 mm |
| Tốc độ quay của đầu hàn | 180 to 1800 rev./min |
| Góc lệch của mâm xoay | 0º, 30º, 45º, 60º, 90 º |
| Khoảng cách tinh chỉnh bằng tay đầu hàn | Phương X: ± 30 mm; Phương Y: ± 50 mm; Phương Z: ± 30mm |
| Cường độ dòng điện hàn lớn nhất | 500 A |

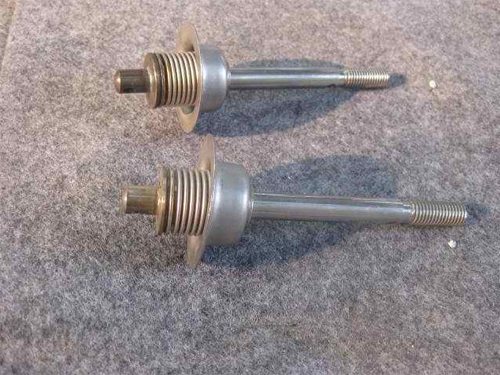

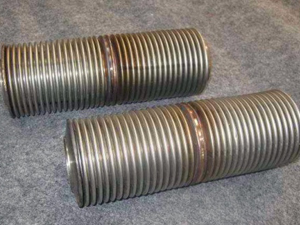

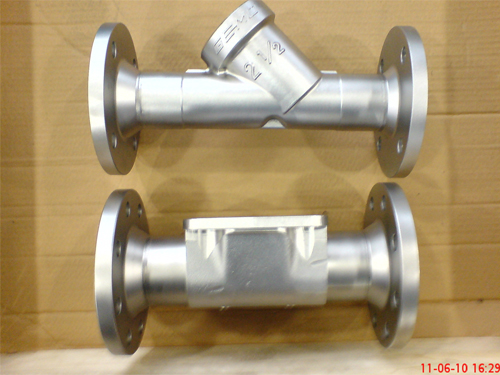

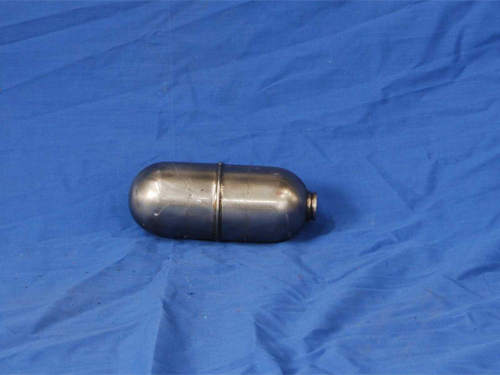

Vật hàn
Công ty TNHH TallKee Technology, Thành Đô, chuyên về sản xuất loại máy hàn xoay chính xác ở Trung quốc. Công ty chủ yếu sản xuất các loại dây chuyền hàn tự động, máy hàn xoay vòng dọc, máy đảo phôi hàn tự động, hệ thống robot hàn, và các thiết bị hàn đặc biệt khác, vv. Để biết thêm thông tin chi tiết về các sản phẩm máy hàn của chúng tôi (máy hàn chính xác HGT-3C), xin vui lòng tới thăm trang web của công ty, hoặc liên hệ trực tiếp với công ty chúng tôi.
