Dây chuyền hàn trục sau xe siêu trọng

Mô tả
Dây chuyền hàn có thể sử dụng trong hàn trục sau xe siêu trọng, đặc biệt là các xe tải. Dây chuyền bao gồm 11 thiết bị chính, đó là robot cắt plasma, thiết bị hàn vòng trục xe và van xả dầu, hệ thống hàn và hàn đường hàn thẳng hoặc chữ Y hàn giữa trục xe, máy cắt plasma chính xác CNC, máy hàn điểm vành đai tăng cứng, khung gá hàn điểm trục sau xe, máy hàn tự động trục sau, nâng áp lực và thiết bị công cụ điều chỉnh điểm hàn mặt bích, thiết bị hàn vòng bộ phận giữa trục và ống trục truyền động, máy hàn tiếp xúc hàn phụ tùng và trục lắp ráp (đĩa lò so và vợt, vv), và máy nắn thẳng lắp ráp trục.

Dây chuyền hàn trục sau xe siêu trọng
1. Máy cắt plasma
1) Trang bị robot cắt phay nửa bình
2) Lắp đặt thiết bị cắt chính xác
3) Mặt công tác 2 tâng và phương thức hoạt động kép giúp tăng năng suất máy
4) Tận dụng kết cấu đóng, nhiều kênh chuyển khí, đảm bảo điều kiện làm việc tốt.

Thông số

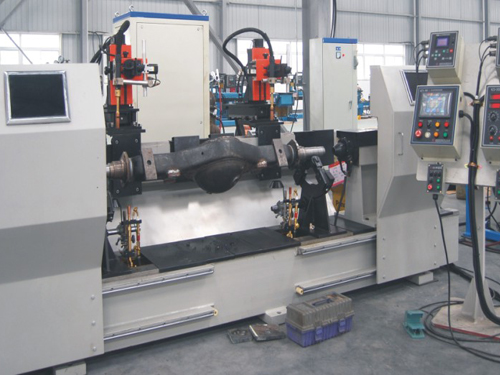

2. Máy hàn vòng dọc trục sau và nút xả dầu
(1) Chủ yếu dùng quy trình hàn tự động CO2
(2) Khung giá cố định nửa vỏ, đầu hàn quay.
(3) Có thể lựa chọn kiểu mở hoặc kiểu đóng
(4) Áp dụng phương pháp hàn bảo vệ khí điện cực nóng chảy

3. Máy hàn phần giữa vành trục
Phương pháp 1

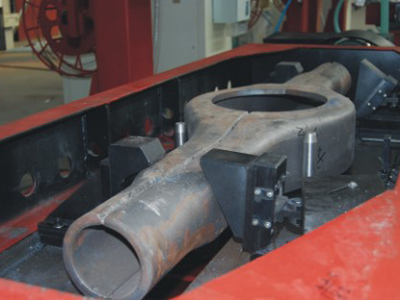

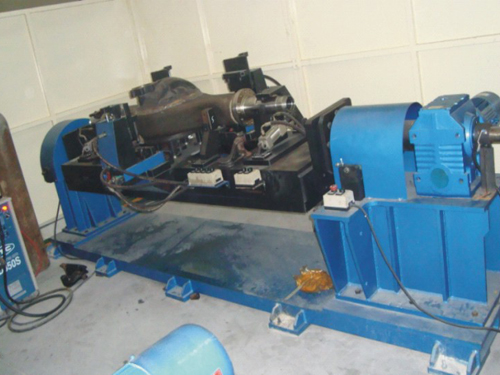

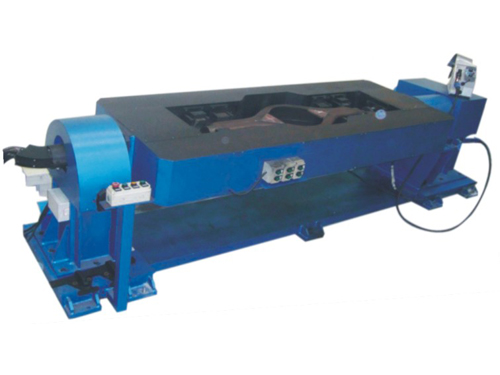

Trục sau và nửa vành (máy hàn điểm cầm tay) trang bị khung tự định tâm chạy khí nén. Bên cạnh đó, máy trang bị cơ cấu quay bằng điện và phương pháp hàn thủ công.
Phương pháp 2

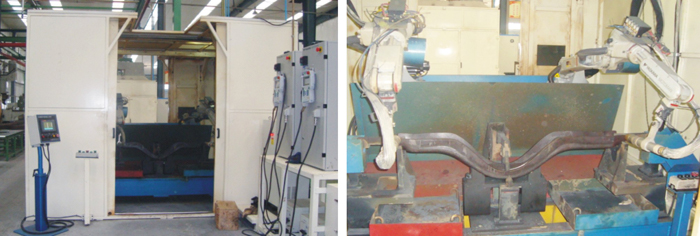

Trong dây chuyền hàn, máy trang bị robot kép mặt làm việc kép, cơ cấu quay bằng điện và khung tự định tâm chạy khí nén. Với robot kép mặt làm việc kép và kết cấu đóng, máy có hiệu năng cao, hoạt động ổn định.

4. Thiết bị hàn đường hoặc chữ Y hàn bộ phận vỏ sau trục giữa
Phương pháp 1
Hàn đường cho trục sau ở giữa

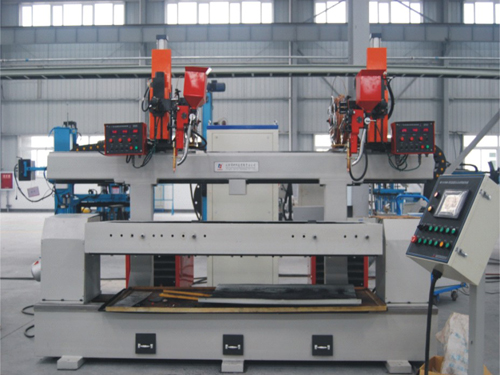

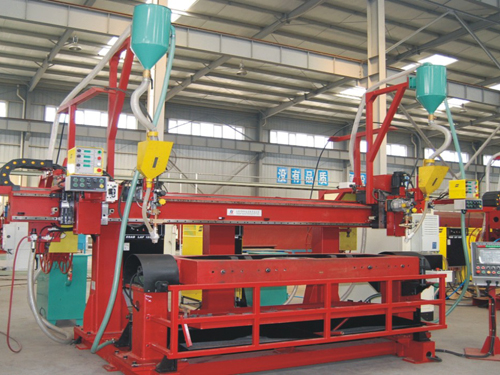

Trong dây chuyền hàn, máy trang bị khung kẹp bằng thuỷ lực, hàn hồ quang chìm, phương pháp hàn điều khiển số. Thiết bị này có thể thực hiện gia nhiệt cao tần.

Phương pháp 2
Máy trang bị khung kẹp chạy khí nén, hàn hồ quang chìm, phương pháp hàn số. Thiết bị hồi dòng có thể lựa chọn.

Phương pháp 3

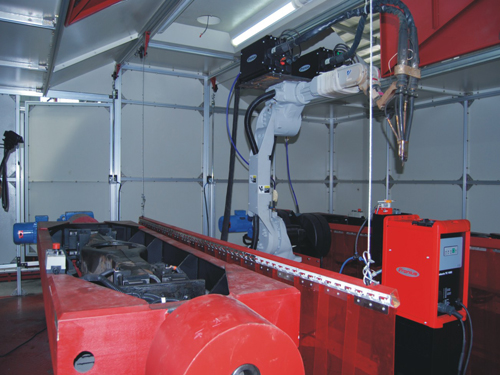

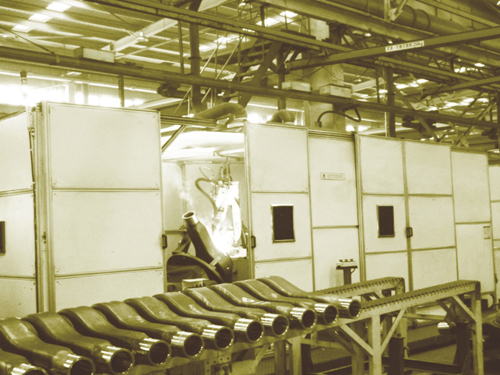

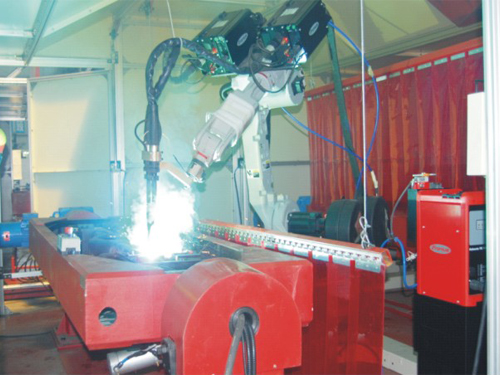

Trạm hàn robot MIG đường hàn kép
Trong dây chuyền hàn, thiết bị này có robot hàn và máy hàn MIG 2 đầu dây hàn. Mặt làm việc kép, kết cấu đóng và giá kép chạy khí nén đặc biệt được lắp trên hệ thống này.

Phương pháp 4

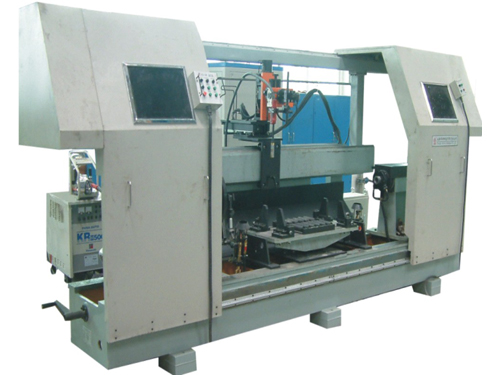

Máy hàn đường CO2/MAG
Trong dây chuyền hàn, máy trang bị phương thực hàn đặc biệt và hàn MAG với vật hàn cố định.

Robot hàn kép mặt hàn chữ Y trạm hàn MAG

Máy kéo thẳng đặc biệt MAG với 2 đầu hàn.

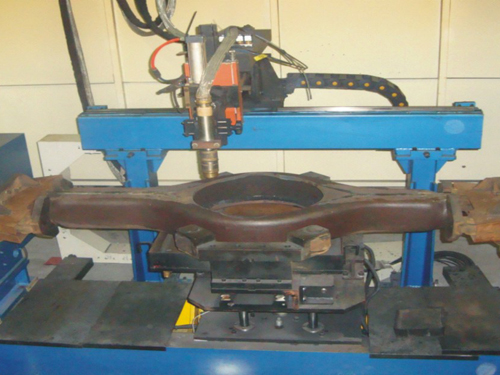

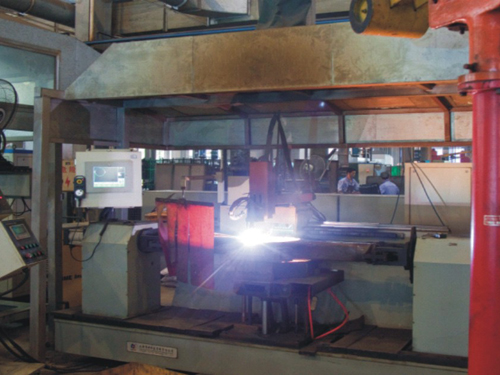

5. Thiết bị cắt plasma CNC tạo rỗ và khoảnh hở
Trong các dây chuyền hàn, máy tận dụng khung kẹp vật hàn cố định, trang bị máy cắt plasma chính xác với 3 mặt xung quanh. Vật hàn có thể quay tự động. Đầu hàn tự động cắt hình dạng lỗ và khoảng hở ở giữa trục.

6. Máy hàn điểm và gá kẹp lắp ráp vành đai tăng cứng
Phương pháp 1

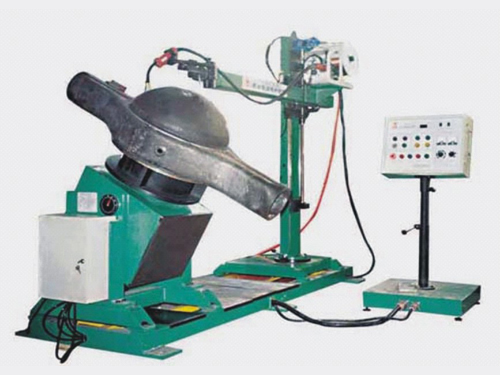

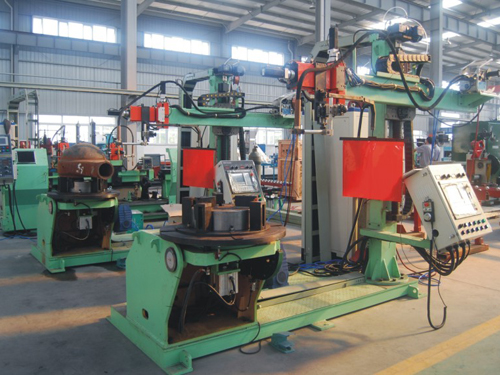

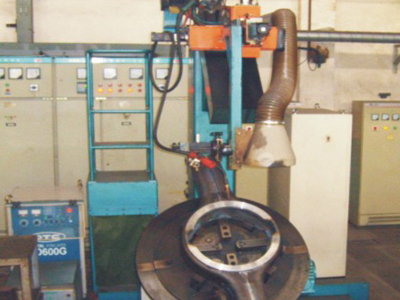

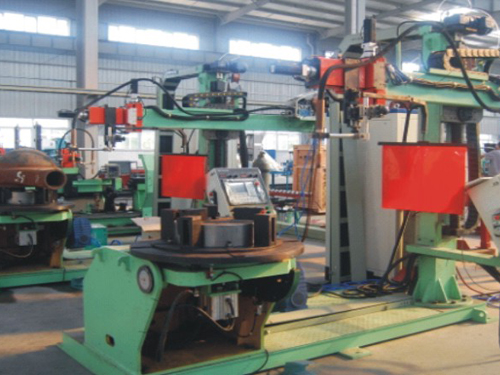

Máy hàn vòng tự động hàn vành đai tăng cứng (phương thức điều khiển phố biến/điều khiển số)

Phương thức hàn vòng điều khiển số hàn vành đai tăng cứng đặc biệt (kết cấu đứng)

Phương thức hàn vành đai tăng cứng (Phương thức hàn xung quanh)

Phương thức hàn vòng điều khiển số (kết cấu ngang)

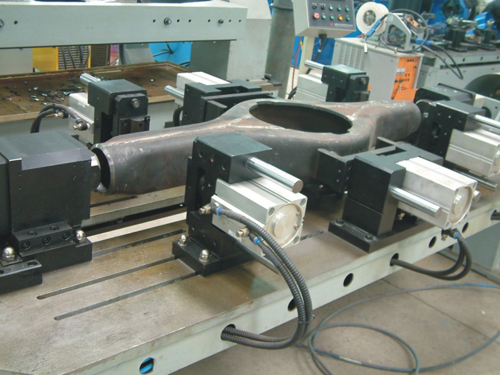

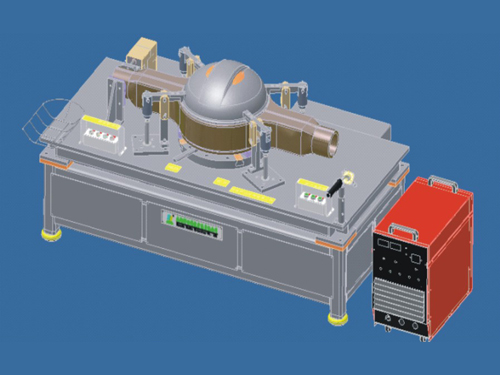

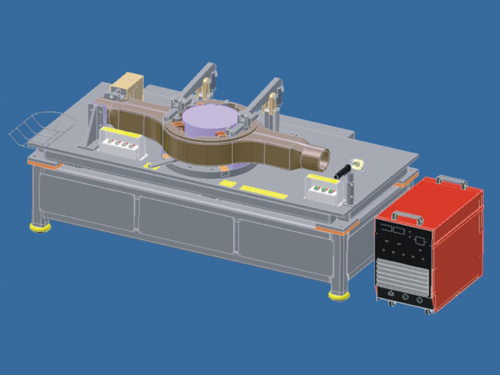

Khung kẹp lắp ráp vành đai tăng cứng

Phương pháp 2
Máy hàn vòng tự động hàn vành đai tăng cưng đặc biệt.
Trong dây chuyền hàn, thiết bị trang bị cơ cấu tự định tâm sau, phương thức khí nén và hàn đầy dòng không cần hàn điểm.

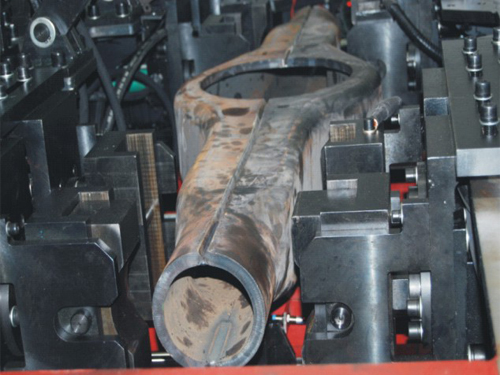

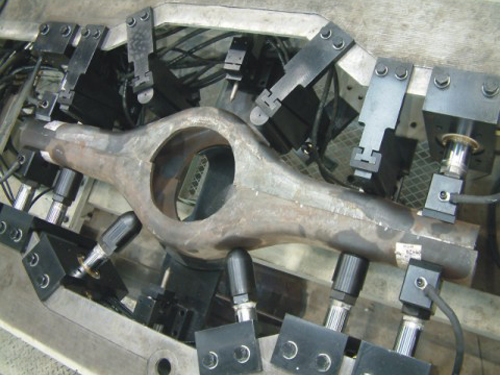

Sơ đồ khung kẹp

Phương pháp 3

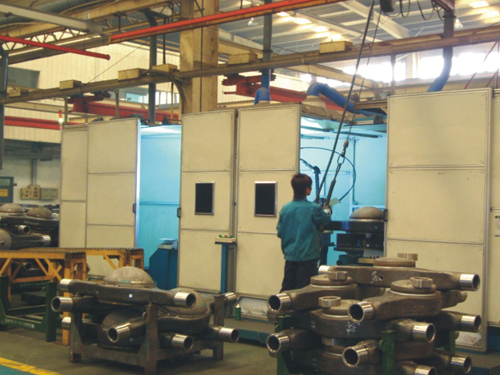

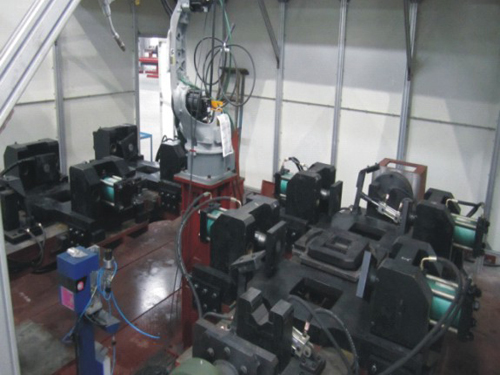

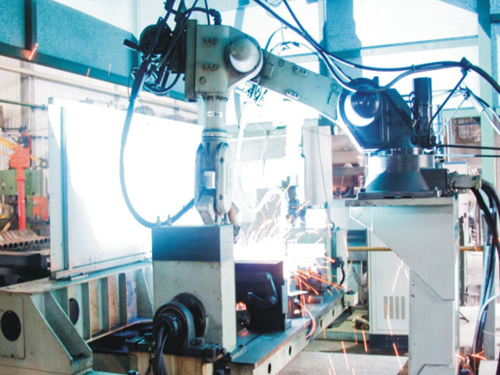

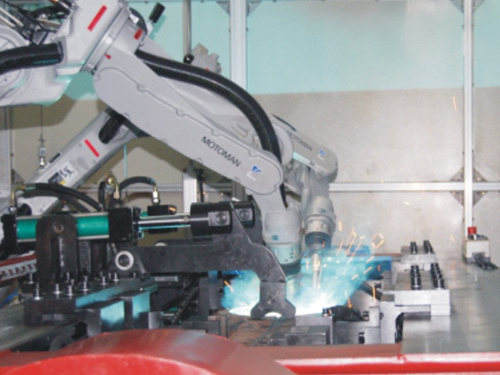

Trạm hàn 2 robot 2 mặt làm việc
Trong dây chuyền hàn, máy trang bị 2 robot, 2 trạm hàn, cơ cấu đóng, tự định tâm khí nén, hàn đầy dòng với robot tự động. Bên cạnh đó, khung khí nén đặc biệt giúp cố định vật hàn. Thiết bị hàn này phù hợp hàn liên tục.

7. Thiết bị hàn tự động hàn định vị điểm lắp ráp
Phương pháp 1

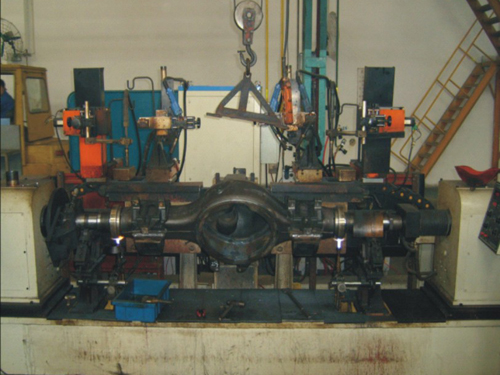

Hàn định vị điểm lắp ráp và máy hàn vòng hàn vành đai tăng cứng

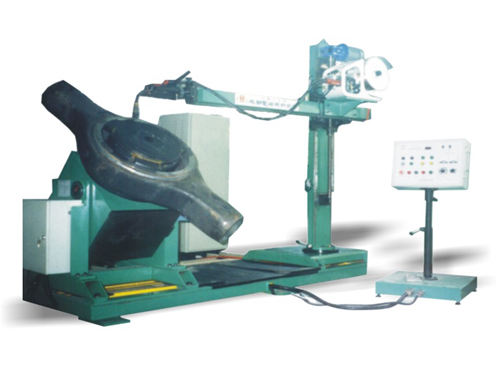

Phương thức hàn vòng hàn vỏ trục sau (phương thức hàn xung quanh vỏ trục sau)

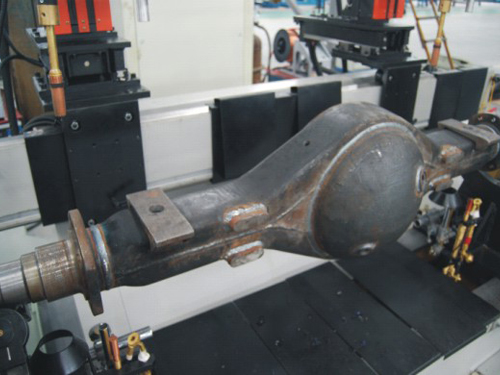

Hàn điểm lắp ráp vỏ trục sau

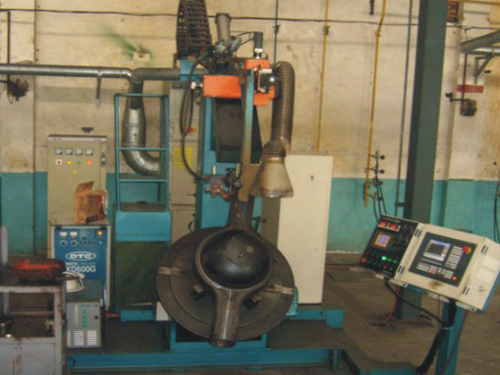

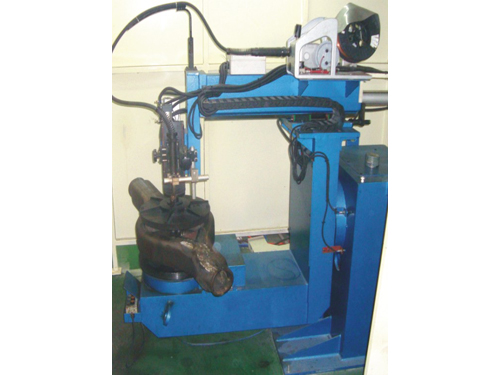

Phương thức hàn vòng điều khiển số (kiểu đứng)

Phương thức hàn vòng điều khiển số (kiểu ngang)

Phương pháp 2

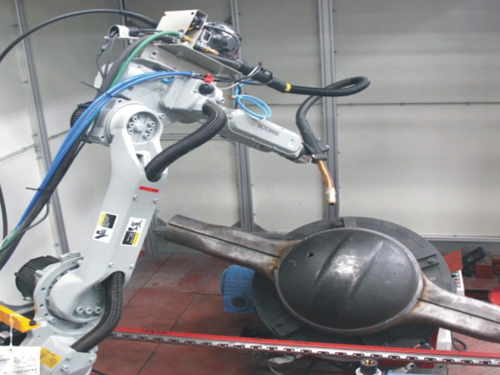

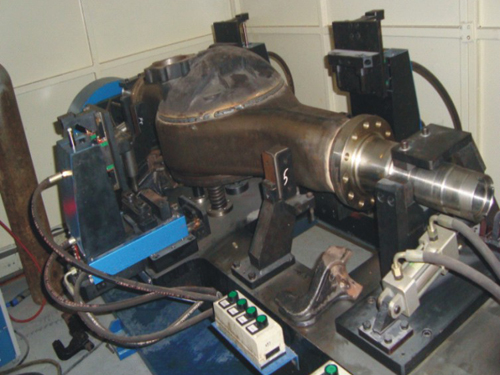

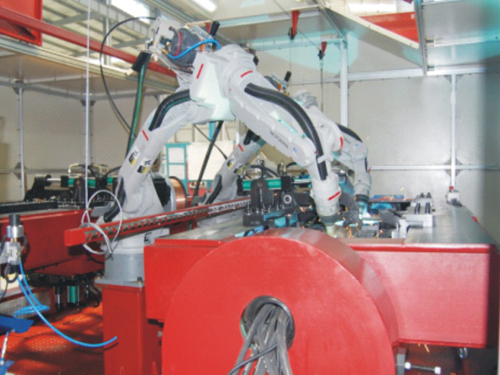

Trạm hàn robot kép hàn vỏ hộp trục sau
Trong dây truyền hàn, máy sử dụng 1 robot, 2 mặt bằng hàn, có cấu đóng, cơ cấu tự định tâm bằng khi nén, hàn đầy dòng với robot hàn và thiết bị theo dõi hàn. Bên cạnh đó, khung kẹp đặc biệt trang bị để kẹp vật hàn. Trạm hàn này thích hợp để hàn liên tục.

Phương pháp 3

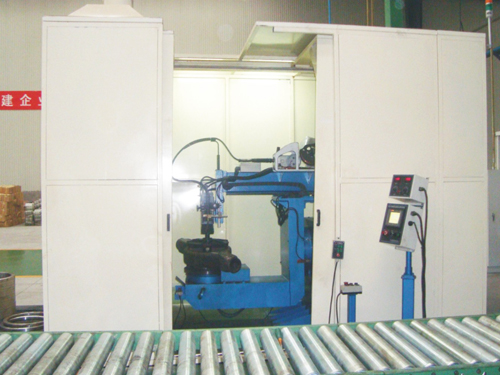

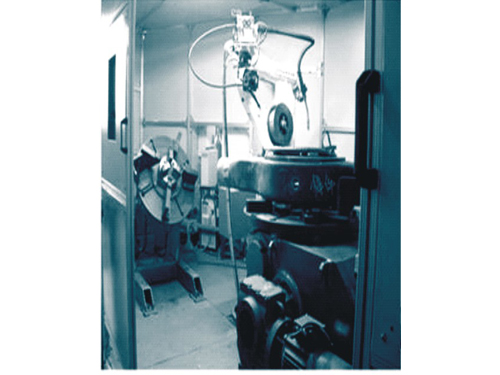

Trạm hàn robot kép hàn vòng lớp trong.
Trong dây chuyền hàn, máy trang bị 1 robot, 2 mặt làm việc, cơ cấu đóng, đầu hàn đặc biệt, tự định tâm bằng khí nén và hàn đầy dòng.

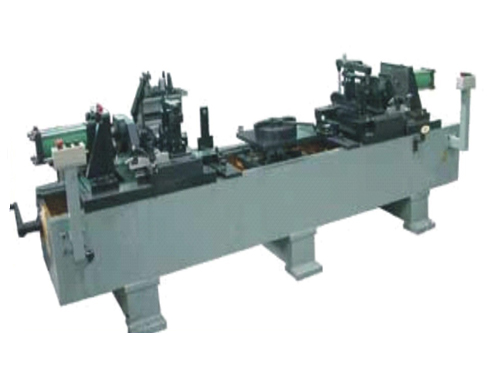

8. Thiết bị ép kín bằng lực và lắp đặt mặt bích
Phương pháp 1
Thiết bị lắp đặt điểm vỏ sau và máy hàn vòng gia cố

Phương pháp ép kín bằng thuỷ lực

Phương pháp ép kín bằng khí nén

9. Thiết bị hàn vòng ngang hàn bộ phận giữa ống trục chủ động
Phương pháp 1
Trong dây chuyền hàn, thiết bị có thể thực hiện đốt nóng và hàn với 2 đầu hàn nhiều lớp nhiều kênh. Bên cạnh đó, máy trang bị phương thức hàn ngang.

Phương pháp 2
Trạm hàn rôbot kép hàn phần giữa trục và khớp nối trục sử dụng đầu hàn kép cho nhiều chế độ hàn.

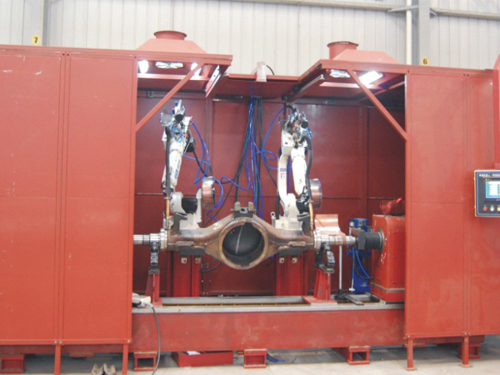

⑴ Trạm hàn 2 robot 1 mặt hàn
⑵ Máy hàn đầu trục chính, hàn tự động bản cánh dầm
⑶ Vật hàn xoay và robot liên kết, kiểm tra và theo dõi vị trí hàn
⑷ Kết cấu đóng kín, hiệu ứng thông gió tốt

Phương pháp 3:
Trạm hàn vòng đặc biệt với 3 đầu hàn bộ phận giữa trục và bản cánh

Phương pháp 4
Máy hàn vòng đặc biệt với 6 đầu hàn.

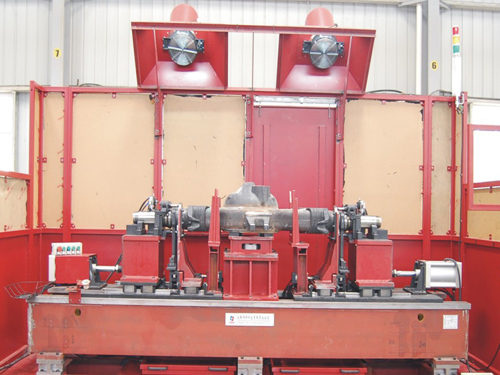

10. Máy hàn khớp nối lắp ráp trục lắp ráp (đệm đĩa lò xo và vợt)
Trong dây chuyền hàn, máy sử dụng phương thức quay điện, kẹp giữ bằng thuỷ lực và hàn điểm thủ công.

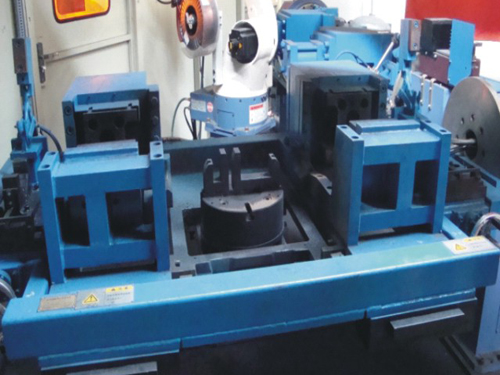

Trạm hàn robot mặt kép hàn các trục và mặt bệ (bệ đệm lò xo) trang bị khung kẹp thuỷ lực, cơ cấu quay bằng điện và trục chủ động mở rộng.

Hệ thống hàn với (Phương thức mặt kép xiên)

Trạm hàn với 1 robot 2 mặt hàn hàn linh kiện trục xe (mặt dạng chữ H)

11. Máy nắn thẳng chạy bằng thuỷ lực
Thiết bị này bao gồm 2 loại:

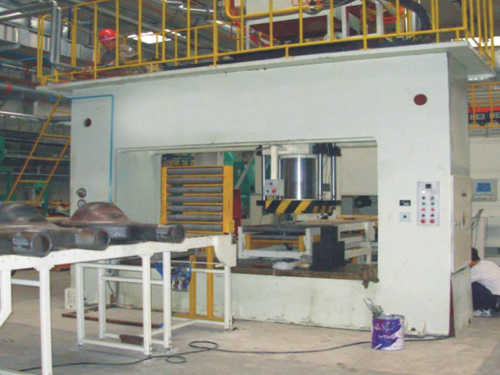

(1)Loại dạng khung cổng

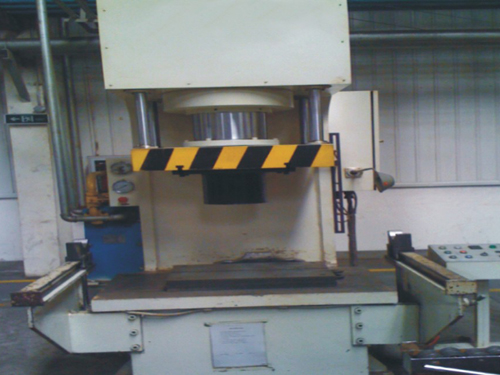

(2) Loại 1 trụ

Công ty TNHH TallKee Technology, Thành Đô, chuyên sản xuất và xuất khẩu các loại thiết bị hàn trục truyền động xe siêu trọng tải ở Trung quốc. Công ty tham gia sản xuất các thiết bị hàn tự động, thiết bị theo dõi hàn, máy cấp dây, thiết bị phụ trợ, vv với hiệu suất cao, quy mô sản xuất lớn, giá thành hợp lý, bảo vệ môi trường. Để biết thêm thông tin chi tiết, xin vui lòng tới thăm trang web của công ty, hoặc liên hệ trực tiếp với công ty chúng tôi.
