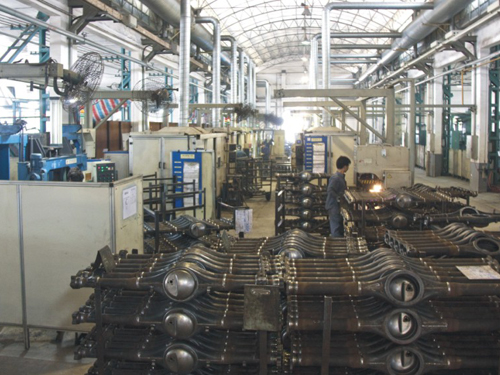

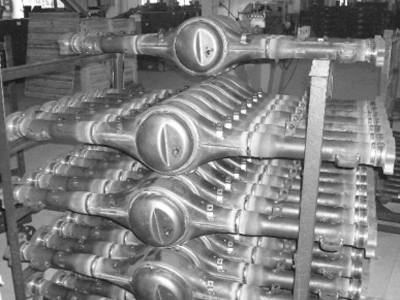

Dây chuyền hàn tự động lắp ráp trục sau xe

Mô tả
Dây chuyền hàn tự động trong lắp ráp trục sau xe chủ yếu bao gồm 14 bộ phận thiết bị. Bao gồm máy hàn điểm hàn trục xe và vỏ lỗ thoát khí, thiết bị hàn dùng trong lỗ xả dầu, máy hàn vòng hàn lỗ xả dầu, máy hàn điểm và thiết bị hàn đường đặc biệt với 2 đầu hàn hàn cầu giữa vỏ, thiết bị hàn vòng với 2 đầu hàn và hàn gia cố điểm cầu giữa và vỏ sau, thiết bị hàn hàn khớp nối trục và phụ tùng linh kiện (như lò xo lá, bệ hấp thụ), máy hàn vòng đặc biệt hàn khớp nối trục và tay cầm lò xo lá, máy hàn đặc biệt dung fhafn trục và lỗ xả dầu, thiết bị hàn đặc biệt hàn bản cánh dầm và khớp nối động cơ, thiết bị hàn tự động hàn trục động cơ, thiết bị kiểm tra tích hợp kiểm tra lắp ráp trục ô tô, (phụt khí) máy kiểm tra lỗ rò, máy nắn thuỷ lực.

Thiết bị chính
1. Máy hàn điểm hàn trục xe và vỏ lỗ thoát khí
Trong thiết bị này, máy sử dụng thiết bị khung kẹp đặc biệt và máy hàn bệ ngồi khí nén.

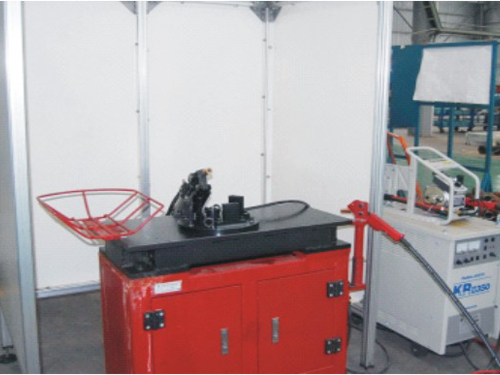

2. Máy hàn bệ lỗ xả dầu và hộp sau
Trong thiết bị hàn này, trang bị khung kẹp chạy khí nén và máy hàn điểm thủ công, thích hợp đường hàn tam giác và hình tròn.

3. Máy hàn lỗ xả dầu
Máy trang bị khung kẹp khí nén, kết cấu đóng, vật hàn xoay và đầu hàn tự động hàn tại chỗ.

4. Máy hàn điểm lắp ráp vỏ cầu giữa
Máy trang bị công cụ khí nén, máy hàn điểm thủ công, có khả năng thích hợp với các vật hàn chiều dài khác nhau. Bên cạnh đó, máy có kết cấu đóng bao quanh bởi 3 mặt.

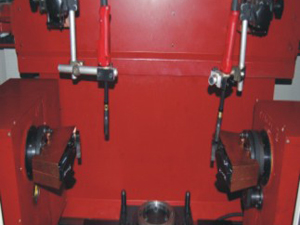

5. Máy hàn đường thẳng đặc biệt 2 đầu hàn hàn vỏ hộp cầu sau
Máy lắp đặt thiết bị kẹp khí nén đặc biệt, kết cấu đóng hoàn toàn, vật hàn tự quay và máy hàn tự động tại chỗ.

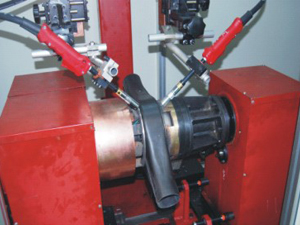

6. Máy hàn vòng với 2 đầu hàn và hàn gia cường vỏ cầu giữa
Máy hàn trang bị khung kẹp khí nén đặc biệt, kết cấu đóng hoàn toàn, vật hàn quay và hàn tại chỗ với 2 đầu hàn.

7. Máy hàn điểm lắp ráp dùng trong hàn khớp nối trục (như lá lò xo, bệ hấp thụ)
Máy hàn trang bị khung kẹp kết cấu khí nén, kết cấu 3 mặt đóng kín, 2 mặt công tác và hàn điểm thủ công.

8. Máy hàn đặc biệt hàn khớp nối trục động cơ và giá kẹp lò xo tấm mỏng
Thiết bị này sử dụng khung kẹp khí nén đặc biệt, kết cấu đóng, 2 mặt công tác, khớp nối trục trái phải và vật hàn quay được. Góc hàn có thể đặc trước.

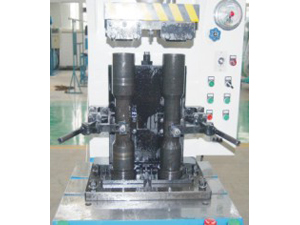

9.Thiết bị hàn vòng đặc biệt hàn lỗ xả dầu
Thiết bị này trang bị máy thủy lực dạng chữ C, thiết bị kẹp công cụ thiết bị kiểm tra và thiết bị ép tại chỗ ép trục bên trái và phải.

10. Máy hàn đặc biệt hàn khớp nối trục truyền động và bản cánh dầm
Thiết bị trang bị thiết bị hàn đặc biệt, dụng cụ kẹp định tâm, kết cấu đóng, có thể bố trí như 2 mặt làm việc trong hàn trục trái phải. Góc hàn và thông số kỹ thuật có thể đặt trước.

11. Máy hàn đường tự động 2 đường hàn
Máy trang bị khung kẹp hoạt động bằng thuỷ lực, 3 thiết bị hàn lắp ráp, khung làm chỗ tựa trục truyền động, hàn điểm thủ công, hàn xoay. Đầu hàn có 2 lớp cánh hàn.

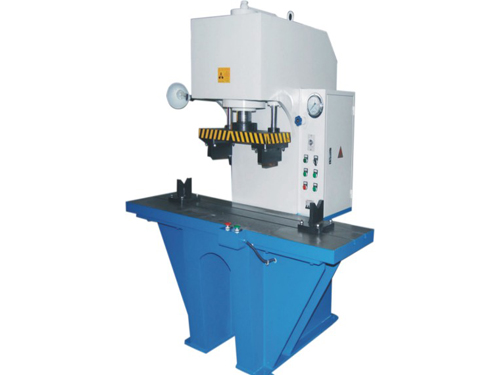

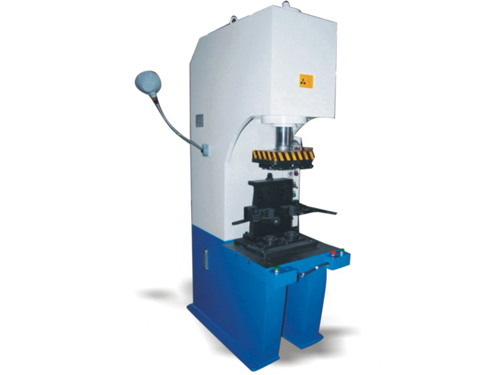

12. Máy nắn thẳng thuỷ lực
Máy trang bị máy thủ lực dạng chữ C, bệ công cụ, nắn thẳng thuỷ lực và thiết bị kiểm tra.

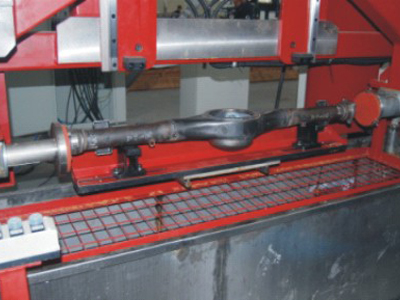

13. (Phụt khí) Máy kiểm tra lỗ rò
Thiết bị này trang bị kẹp đặc biệt, nút bít bằng cao su và điện đảo chiều, đục lỗ khí nén. Thiết bị rò tìm điểm hở và đánh dấu.

14. Máy kiểm tra tích hợp
Trong dây chuyền hàn này, máy trang bị bệ hàn, đảm bảo chính xác. Thiết bị gá đặc biệt được trang bị cho máy. Đánh dấu mọi điện rò rỉ rất rõ ràng, đảm bảo tính năng vận động dễ dàng. Máy trang bị phương pháp pháp hiện hiệu quả và truy cập nhanh.

Công ty TNHH TallKee Technology, Thành Đô, chuyên sản xuất và xuất khẩu các loại thiết bị hàn tự động ở Trung quốc. Công ty tham gia sản xuất các thiết bị hàn tự động, thiết bị theo dõi hàn, máy cấp dây, thiết bị phụ trợ, vv với hiệu suất cao, quy mô sản xuất lớn, giá thành hợp lý, bảo vệ môi trường. Để biết thêm thông tin chi tiết, xin vui lòng tới thăm trang web của công ty, hoặc liên hệ trực tiếp với công ty chúng tôi.
